紫銅是較為純凈的一種銅，可認為近似純銅，它導電性和塑性都較好，但是強度和硬度較差。紫銅的用途要比純鐵的廣泛，被電解提純?yōu)榧冦~，用于電氣工業(yè)。還有用于電機短路環(huán)，電磁加熱感應器的制作，和大功率電子元件上面，接線排接線端子，門、窗、扶手等家具及裝飾上。如何分析紫銅中雜質(zhì)元素(除氧外)，紫銅主要成分Cu和Ag長期以來用化學電解法檢測，但是該方法花費時間長，操作煩瑣，不適應生產(chǎn)需要，且消耗化學試劑量較多，對環(huán)境有害。為縮短檢測周期，減少分析成本，更充分的利用大型儀器，本試驗在光電直讀光譜儀上，分析雜質(zhì)元素。

1.儀器
SPECTRO LAB-S光電直讀光譜儀

2.標準樣品
QBG/LT9701 T0~T11；
高純國際標樣CP1~CP6

3.待分析元素測定范圍的設置

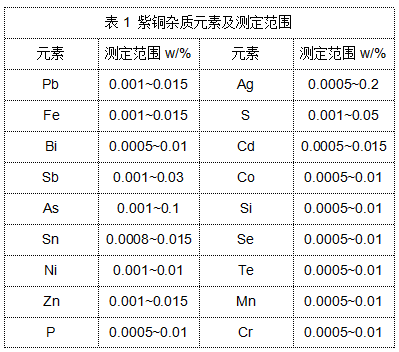

本試驗如表1設置18種元素及每種元素較寬的適當?shù)臏y定范圍。

4.Cu+Ag含量計算公式
紫銅中Cu含量采用減量法得出。計算公式為：Cu（%）=100（%）-（CPb+CFe+......）
即Cu的含量為100% 減去所有能分析雜質(zhì)元素含量總和后所得的余量。
銅含量加上銀含量即為Cu+ Ag（或在計算時不減去CAg量）。

5.曲線繪制。利用校準強度與含量(相對含量)進行回歸計算，得出校準工作曲線。

6.與銅電解分析法對比

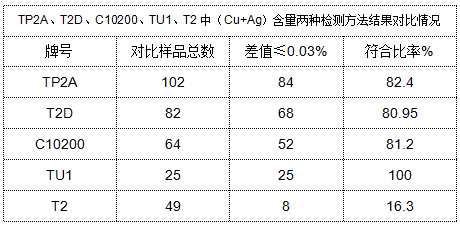

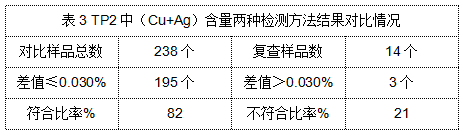

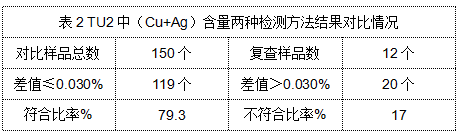

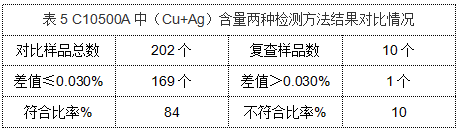

對紫銅系列中T2、T2D、TU1、TU2、C10200、TP2A、C10500A牌號進行了大量試驗，將光電直讀法結(jié)果與化學電解法的檢測結(jié)果進行比對。若兩種檢測方法所得結(jié)果的差值≤0.030%，即判為符合。由表中比率顯示，除T2牌號之外，兩種方法所得結(jié)果的符合率在79.3% ~ 100%。

7.結(jié)果與討論
由以上各表可以看出，最終對比結(jié)果:T2D、TU1、TU2、C10200、TP2A、C10500A中Cu+Ag 兩種方法差值≤0.030%的樣品數(shù)量在80%以上；差值> 0. 030%的樣品采用國家標準方法復查，不符合比率在20%以下。也就是說，在比對樣品總數(shù)中，只有4%的樣品，兩種方法差值>0.030%。因此兩種方法一致性良好。由此，光電直讀光譜法直接分析以上牌號中Cu+Ag含量是可行的。

8.結(jié)論
SPECIRO LAB-S型光電直讀光譜儀是固定通道的。固定通道儀器檢測穩(wěn)定性好，操作簡便，適合工廠使用。使用SPECTRO LAB-S型光電直讀光譜儀減量法分析紫銅中Cu+Ag含量，和化學電解法進行數(shù)據(jù)的對比試驗，共試驗紫銅批次757批， 重新復查35批，兩種方法得到的Cu+Ag含量結(jié)果一致性良好。

SPECIRO LAB-S型光電直讀光譜儀

【智能化、自動化程度提升】
單一標樣實現(xiàn)整個系統(tǒng)的標準化, 此項每天可節(jié)省30分鐘工作時間。

【功能改進】
20秒內(nèi)獲得高準確度的結(jié)果（例如：低合金鋼）；
定期維護的工作量（火花臺清洗）減少8倍；
元素在低合金鋼中平均檢測限改善2倍，元素在純鋁中的平均檢測限改善5倍。

【應用領域拓展】
從技術(shù)指標和實際使用效果看，SPECTRO LAB-S適用于金屬再加工生產(chǎn)商、汽車和航空航天制造商、以及成品和半成品、電子產(chǎn)品、半導體等制造商來說，她給出的解決方案同樣出色。

【外形優(yōu)化】
儀器的占地面積減少27%。
